ultimo aggiornamento 29 aprile 2011





SOFTWARE
All'interno della confezione è presente un dischetto al suo interno troviamo:



MPASM Assemblatore della Microchip per PIC. Lingua Inglese
MPSIM Simulatore della Microchip.  Lingua Inglese
Esempi Più di 30 programmi di esempio
PICME-TR Programma di gestione scheda, sostituibile con IC-PROG


Per scaricare programma


Utilizzo del programma IC-PROG
Allegato alla scheda viene fornito un disco che contiene il programma di gestione della scheda, ora questo è realizzato per girare sotto DOS.
E' però possibile utilizzare un'altro programma molto diffuso per la sua programmazione che è utilizzabile su computer con i seguenti sistemi W95, W98, WME, WNT, W2000 e WXP.
Questo programma è IC-PROG ed è scaricabile dal sito www.ic-prog.com
Da questo sito nella sezione download si può scaricare il file icprogXXX.ZIP (il programma è alla versione D).
Si dovrà procedere alla decompressione del programma ottenendo così il file icprog.exe.
Per le piattaforme WNT, W2000 e WXP dovranno inoltre scaricare il file icprog.sys da porre nella stessa directory del programma.
Per il collegamento del computer con la scheda si dovrà inoltre realizzare un apposito cavo.

homotix

PCBA

OurPCB

Schema del cavo di collegamento


Per scaricare il
circuito per
Programma EAGLE

Settaggio Hardware (richiamabile tramite F3)

Seguono i settaggi delle opzioni (menu Settaggi - Opzioni)

I sistemi operativi WNT, W2000 e WXP dovranno inserire nella stessa cartella del programma icprog.exe il file icprog.sys.

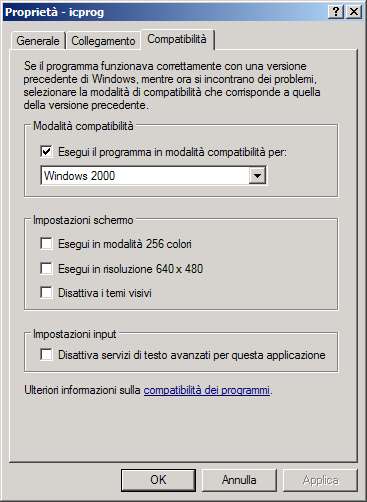

Per i sistemi WXP dovranno selezionare la compatibilità Windows 2000.

Elenco revisioni:
29/04/2011 Emissione preliminare
