Collegamento del sensore al modulo Basic Stamp 2.
Per collegare il modulo alla
processore Basic Stamp 2, si potrà usare una
scheda Board of
Education BoE che è studiata per l'insegnamento didattico e l'
utilizzo dei Microcontrollori Basic Stamp ed il loro interfacciamento
con periferiche varie.
Si utilizzerà la breadboard utilizzando gli appositi cavi
| Pin del modulo sensore | Pin della BOE |
| 1 (Data) | P0 |
| 3 (Clock) | P1 |
| 4 (GND) | Vss |
| 8 (VDD- +5V) | Vdd |
 Schema elettrico del modulo Parallax |
Downloads & Risorse |

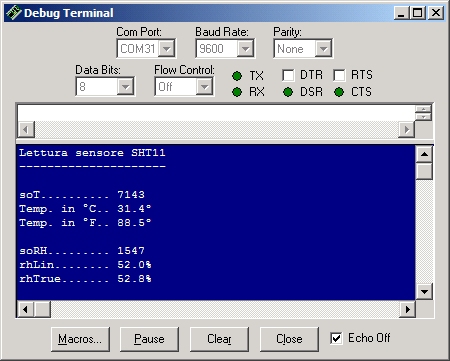

Per il collaudo del modulo si potranno provare uno dei programmi scaricabili sotto, il secondo mostrerà nella finestra di Debug i valori letti dal sensore.
Sotto è visibile il sensore e un display LCD connesso in seriale alla scheda BOE, i dati in questo caso sono mostrati sul display e non nella finestra di debug.
