Scheda potenza
Fascicolo 4

ultimo aggiornamento 7 agosto 2008


JLCPCB - 2$ per prototipi di PCB, di qualsiasi colore. Produzione in 24 ore!
L'Azienda di prototipi PCB pi popolare, con oltre 700.000 clienti in tutto il mondo!
Recati presso la JLCPCB, riceverai regali e coupon gratuiti
presso Maker Faire Rome il 18-20 ottobre


Descrizione:

La scheda di potenza del robot Cybot le cui dimensioni sono di 48x35 mm riporta la scritta "Power/motor" sul lato componenti ed allegata al fascicolo n e comanda i 2 motori a corrente continua di cui dotato il robot Cybot
Il metodo di pilotaggio e a ponte H-bridge, sulla scheda presente un' integrato 78L05 per la riduzione e stabilizzazione della tensione a 9V fornita dalla batteria a quella di 5V necessaria al funzionamento della  scheda processore.
La scheda a doppia faccia e alcuni componenti in tecnologia SMD sono saldati dal lato rame.
Sulla scheda sono presenti 3 connettori, il primo a 7 contatti sar collegato con la scheda processore, un connettore denominato Power collegato all'alimentazione, 9V e 6V.
Sono inoltre presenti due connettori MT1 e MT2 per il collegamento dei motori elettrici a corrente continua.
Nel fascicolo inoltre presente una piccola basetta con un connettore maschio a 7 pin che serve per collaudare il robot anche senza la scheda processore.

Lato componenti
Lato rame

Fascicolo n4

OurPCB, your most reliable PCB and PCBA supplier.

Focusing on PCB Prototype and PCB Assembly Turnkey Services.

One-Stop Wire Harness & Cable Assemblies Solution

Scheda auto costruita da Mirko

cybot_scheda-potenza_autocostruita_1.jpg cybot_scheda-potenza_autocostruita_2.jpg

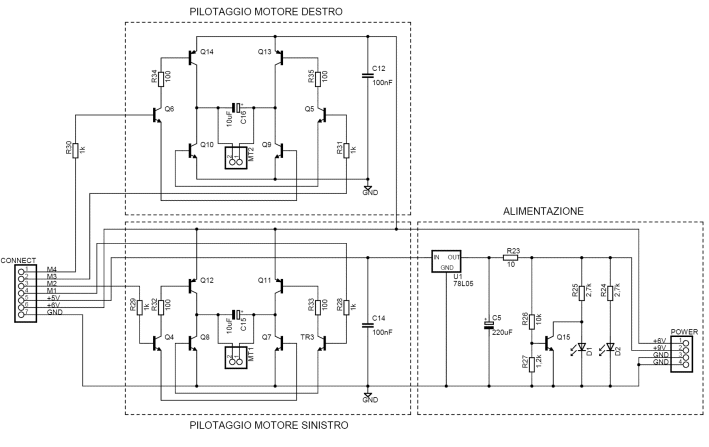

Schema elettrico della scheda di potenza



Elenco componenti scheda potenza

R23 10Ώ SMD
R24, R25,  2,7 KΏ SMD
R26 10 KΏ SMD
R27 1,2 KΏ SMD
R28, R29, R30, R31 1 KΏ SMD
R32, R33, R34, R35 100 Ώ SMD
C12, C14 ??
C15, C16 10 uF elettrolitico
Q3, Q4, Q5, Q6 S8050 transistor NPN
Q7, Q8, Q9, Q10 2SC3279 oppure 2SC3205 transistor PNP
Q15 Transistor NPN SMD
Q11, Q12, Q13,Q14 2SA1300 oppure 2SB892 transistor PNP
U1 78L05
D1 led rosso
D2 led verde




Download formato PDF

Download formato Eagle

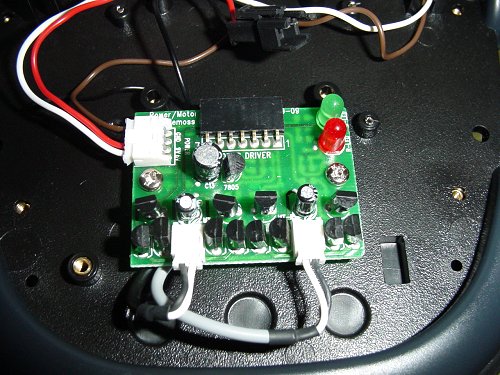

Foto della scheda di potenza  montata sul telaio di Cybot



Connettore a 7 Pin (CONNECT)

1 - Motore destro avanti
2 - Motore destro indietro
3 - Motore sinistro avanti
4 - Motore sinistro indietro
5 - 5 volts per il microprocessore
6 - 6 volts
7 - Massa

Connettore a 4 Pin (POWER)

1 - Massa.
2 - Massa
3 - Ingresso 9 volts
4 - Ingresso 6 volts




MT1(connettore motore DX) MT2 (connettore motore SX)



Transistor S8050 LOW VOLTAGE HIGH CURRENT SMALL SIGNAL NPN TRANSISTOR

Piedinatura Datasheet Foto del transistor

Transistor 2SC3279 MEDIUM POWER AMPLIFIER NPN TRANSISTOR

Piedinatura Datasheet Foto del transistor

Transistor 2SA1300 MEDIUM POWER AMPLIFIER PNP TRANSISTOR

Piedinatura Datasheet Foto del transistor

LM 78L05 Regolatore di tensione
Piedinatura Datasheet Foto dell'integrato



Elenco revisioni
07/08/2008 Inserito foto scheda auto costruita da Mirko.
07/08/2008 Inserito foto scheda auto costruita da Mirko.
19/05/2008 Corretto schema elettrico, inserito transistor equivalenti
23/06/2006 Aggiornato pagina, inserito PDF istruzioni montaggio
07/01/2005 Aggiornato pagina
25/02/2004 Emissione preliminare
